桁架樓承板的設計要點從哪方面計算
字號:小|大

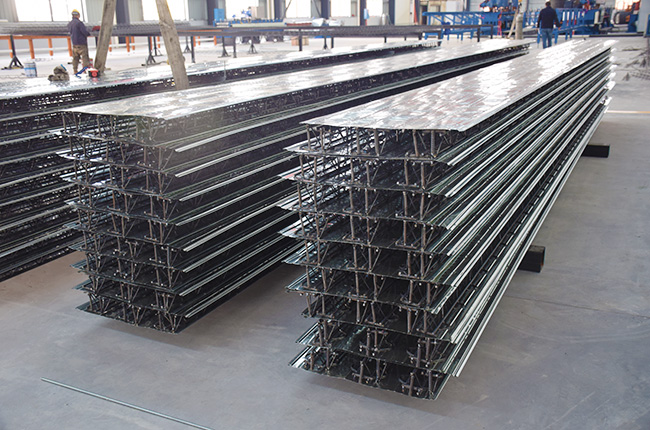

發布時間:2021-5-26來源:【常宇彩鋼】作者:鋁鎂錳板_桁架樓承板瀏覽次數:(0) 桁架樓承板的機械化生產,有利于鋼筋的均勻布置和混凝土覆蓋層厚度的一致性,從而提高了地板的施工質量。桁架樓承板可以大大減少現場鋼筋的捆扎工作量,加快施工進度,增加施工安全保證,實現文明施工。桁架樓承板制造商將為您解釋以下設計要點:
在混凝土澆筑達到設計強度的過程中,地板的應力明顯不同,因此應在使用和施工兩個階段進行計算。
1.使用階段
它包括地板正常截面承載力的計算,地板下鋼筋的應力控制的檢查計算,支撐裂縫控制的檢查計算和撓度的檢查計算。樓板正常截面的承載力應根據GB50010-2002《混凝土結構設計規范》和《 JGJ95-2003冷軋帶肋鋼筋混凝土結構技術規范》計算。
2.施工階段采用桁架模型,包括上下弦的強度校核計算,壓弦和腹板構件的穩定性校核計算以及桁架的撓度校核計算。
(1)在施工階段有可靠的臨時支撐時,在設計中無需進行支票計算。
(2)在施工階段沒有臨時支撐的情況下,采用桁架模型計算桁架構件的內力和鋼桁架樓板支撐模板的撓度。此階段的載荷包括鋼桁架地板承重板的自重,濕混凝土的重量和建筑載荷。對于建筑物荷載,沿板坯寬度的均勻荷載為1.5kn / m 2,集中荷載為2.5kn / m 2,這是不利的,因此不考慮兩者的同時作用。桁架地板支撐板具有應力模式合理,施工方便,安全可靠,防火,耐腐蝕,綜合成本優勢明顯的特點。
